رله نوعي كليد الكتريكي سريع يا بي‌درنگ است كه با هدايت مدار الكتريكي ديگر باز و بسته مي‌شود. روش كنترل باز و بسته شدن اين كليد برقي مكانيكي، حرارتي، مغناطيسي، الكترواستاتيكي و ... مي باشد. رله داراي دو پايه معمولي بسته و معمولي باز، دو پايه سيم پيچ و يك پايه كام است. حالت معمولي بسته هميشه به سيم پيچ متصل است، اما اگر ولتاژ سيم پيچ تغيير كند، معمولاً باز به سيم پيچ وصل مي شود و اگر ولتاژ به حالت اول برگردد، معمولاً بسته به سيم پيچ وصل مي شود. رله توسط جوزف هنري در سال 1835 اختراع شد.



از آنجايي كه رله مي تواند جرياني بالاتر از جريان ورودي را هدايت كند، در يك مفهوم گسترده تر مي توان آن را نوعي تقويت كننده نيز در نظر گرفت.

 click here

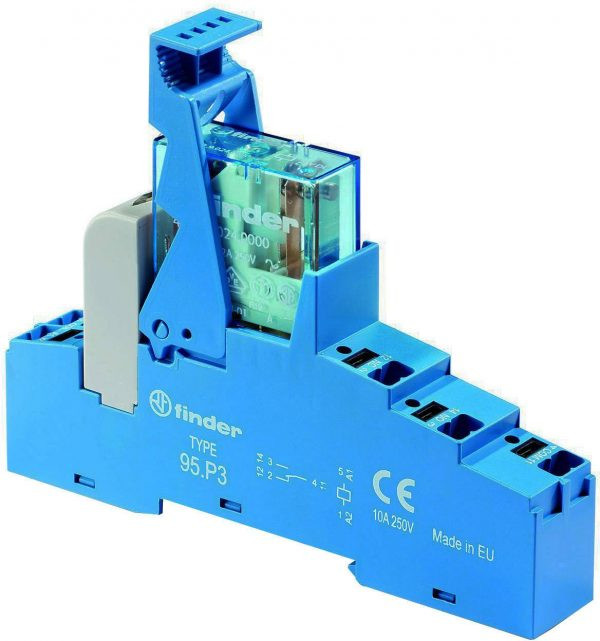

رله plc فونيكس كنتاكت

در گذشته رله ها معمولاً با سيم پيچ ساخته مي شدند و از جريان الكتريكي براي ايجاد ميدان مغناطيسي و باز و بسته شدن مدار استفاده مي كردند. امروزه بسياري از رله ها حالت جامد دارند و هيچ قطعه متحركي ندارند.

انواع رله برق

رله مينياتوري



      رله برق AC

      رله از راه دور

      رله ديفرانسيل

      رله بوخهولتز

      رله حرارتي

      رله فركانس

      رله ميكروكنترلر

      رله مخصوص



رله سنسور



در رله‌هاي اندازه‌گيري دقت و حساسيت خاصي مشخص مي‌شود تا با تغيير كميت الكتريكي يا ديگر كميت فيزيكي شروع به كار كند. چنين رله اي براي مقدار معيني از يك كميت مشخص تنظيم مي شود و اگر آن كميت كمتر يا بيشتر از مقدار تنظيم شده باشد، رله اين تغييرات را اندازه گيري مي كند. دو نوع رله سنسور وجود دارد: ساده و پيچيده.



يك رله اندازه گيري ساده اغلب يك سيم پيچ هيجان انگيز دارد كه با تغيير در جريان يا ولتاژ تحريك مي شود و باعث بسته شدن تماس مي شود. مانند رله حرارتي و رله جريان بالا و رله كم فشار.



همچنين رله اندازه گيري كامپوزيت داراي دو سيم پيچ برانگيخته است كه مانند رله اي كه نسبت ولتاژ و جريان را اندازه گيري مي كند (رله اندازه گيري مقاومت ظاهري) آن قسمت از شبكه را كه توسط مدار وصل شده است مانند رله ريموت جدا مي كند.

رله زمان



رله زمان به تنهايي براي حفاظت از تاسيسات الكتريكي استفاده نمي شود، بلكه همراه با رله اندازه گيري براي محافظت از شبكه برق استفاده مي شود. زمان استفاده از رله زماني زماني است كه تاخير عمدي در عمل كليدزني (روشن و خاموش شدن با فركانس بسيار پايين) در شبكه مورد نظر وجود داشته باشد.

رله جهت گيري



از رله جهت كنترل و اندازه گيري جهت برق در يك شبكه الكتريكي يا بخشي از شبكه AC استفاده مي شود. اين رله نقش مهمي در شبكه دارد زيرا تعيين جهت قدرت براي حفاظت محلي و انتخابي در اكثر شبكه ها كاملا ضروري و ضروري است. با كمك رله جهت مي توان تنها قسمتي از شبكه را كه آسيب ديده و معيوب است از مدار خارج كرد. اين رله حتي مي تواند براي محافظت از ژنراتور و توربين در هنگام بازگشت برق استفاده شود [منبع مورد نياز].

رله حالت جامد SSR

رله SSR



رله حالت جامد (به انگليسي: Solid State Relay) يك جزء الكترونيكي است كه مانند رله هاي مكانيكي كار مي كند. اما هيچ قطعه متحركي در اين قطعه وجود ندارد. در نتيجه عمر قطعه افزايش مي يابد. در مدارهايي كه تعداد دستكاري ها زياد است استفاده مي شود. از ويژگي هاي آن مي توان به ابعاد كوچكتر اين قطعه نسبت به رله هاي مكانيكي اشاره كرد. در اين نوع رله ها بايد حداقل ولتاژ سوئيچينگ اعمال شود، بنابراين با رله 250 ولتي بر خلاف رله هاي معمولي نمي توانيد برق 12 ولت را تغيير دهيد.

رله هاي بسته



رله هاي هوا در مدل هاي زيادي طراحي مي شوند كه تنوع آنها برگرفته از كاربردهاي مختلف اين رله ها در صنعت است. رله هاي پكيج به دليل استفاده از اين قطعات در تابلوهاي پكيج به اين نام خوانده مي شوند و اغلب در مدل هاي 4 و 5 پايه طراحي مي شوند.

رله هاي مايل



رله هاي 5 پين تك كنتاكتي با آرايش پين مشخص را رله پايه Milon مي گويند. اين رله ها در 3 سايز رله بچه Milon، رله كوتاه Milon و رله بلند Milon طراحي شده اند. تفاوت در اندازه رله به دليل حداكثر تحمل جريان است كه صفحات تماس رله قابليت سوئيچ يا پس زدن را دارند.
